Chicago Metallic Screenline

C-vormige omkadering voor plafondeilanden met rechte hoeken en onbeperkte afmetingen.
Download datablad
Download datablad
Terug
Geschikt voor zowel 1-tegel als meervoudige-tegel constructies.
Diverse toebehoren verkrijgbaar, alsook leverbaar in extra corrosiebestendige afwerking.
Terug

Prestaties

Corrosieweerstand Corrosieweerstand B
Brandreactie Brandreactie A1
Milieu Milieu Volledig recycleerbaar
Back
Back
Back
Terug

Profielen en Toebehoren

Hoofdprofiel

Profiel Lengte Hoogte Breedte Artikelcode Kleuren Verpakking
Screenline eilandprofielen
SD[1].tif Screenline eindprofiel 20x43x20 met 1 hoekaansluiting 2070 43 20 SCR C40 LC Kleurbereik Verpakkingsinformatie
SD[1].tif Screenline eindprofiel 20x43x20 met 1 hoekaansluiting 2970 43 20 SCR C40 LC Kleurbereik Verpakkingsinformatie
SD[1].tif Screenline eindprofiel 20x43x20 met 1 hoekaansluiting 3570 43 20 SCR C40 LC Kleurbereik Verpakkingsinformatie
SD[1].tif Screenline eindprofiel 20x43x20 met 1 hoekaansluiting 2370 43 20 SCR C40 LC Kleurbereik Verpakkingsinformatie
SP[1].tif Screenline tussenprofiel 20x43x20 mm 3600 43 20 SCR C40 LL Kleurbereik Verpakkingsinformatie
SD[1].tif Screenline eindprofiel 20x43x20 met 1 hoekaansluiting 2670 43 20 SCR C40 LC Kleurbereik Verpakkingsinformatie
SD[1].tif Screenline eindprofiel 20x43x20 met 1 hoekaansluiting 3270 43 20 SCR C40 LC Kleurbereik Verpakkingsinformatie
SE[1].tif Screenline eindprofiel 20x43x20 met 2 hoekaansluitingen 540 43 20 SCR C40 CC Kleurbereik Verpakkingsinformatie
SE[1].tif Screenline eindprofiel 20x43x20 met 2 hoekaansluitingen 1140 43 20 SCR C40 CC Kleurbereik Verpakkingsinformatie
SE[1].tif Screenline eindprofiel 20x43x20 met 2 hoekaansluitingen 1740 43 20 SCR C40 CC Kleurbereik Verpakkingsinformatie
SE[1].tif Screenline eindprofiel 20x43x20 met 2 hoekaansluitingen 1440 43 20 SCR C40 CC Kleurbereik Verpakkingsinformatie
SE[1].tif Screenline eindprofiel 20x43x20 met 2 hoekaansluitingen 2940 43 20 SCR C40 CC Kleurbereik Verpakkingsinformatie
SE[1].tif Screenline eindprofiel 20x43x20 met 2 hoekaansluitingen 3540 43 20 SCR C40 CC Kleurbereik Verpakkingsinformatie
SE[1].tif Screenline eindprofiel 20x43x20 met 2 hoekaansluitingen 2340 43 20 SCR C40 CC Kleurbereik Verpakkingsinformatie
SE[1].tif Screenline eindprofiel 20x43x20 met 2 hoekaansluitingen 2040 43 20 SCR C40 CC Kleurbereik Verpakkingsinformatie

Dwarsprofiel

Profiel Lengte Hoogte Breedte Artikelcode Kleuren Verpakking
Dwarsprofiel

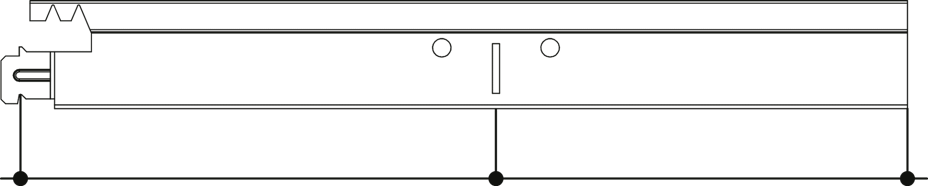

-4892.tif Screenline T-dwarsprofiel 600 38 24 SCR T24 CT HOOK Kleurbereik Verpakkingsinformatie

Positie van slots en ophangpunten

Positie van slots en ophangpunten
Slots: 1 - Afstand tussen de slots (mm): 288 / / / 298.5

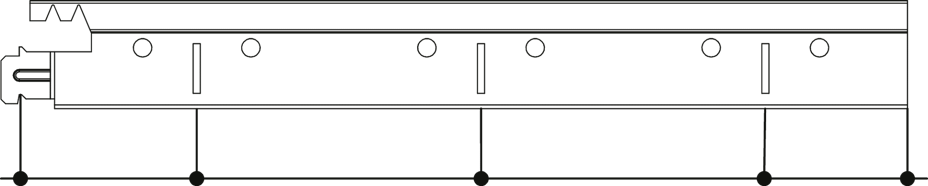

-4894.tif Screenline T-dwarsprofiel 1200 38 24 SCR T24 CT HOOK Kleurbereik Verpakkingsinformatie

Positie van slots en ophangpunten

Positie van slots en ophangpunten
Slots: 3 - Afstand tussen de slots (mm): 288 / 300 / 300 / 298,5

Toebehoren

Profiel Artikelcode Verpakking
Randafwerkings- en overgangsprofielen
D4004.tif Screenline eindclip SCR FC T Verpakkingsinformatie
D4006.tif Screenline ophangstuk SCR SUSP Verpakkingsinformatie
--109.TIF.tif Screenline muurbeugel voor verticale montage SCR WB Verpakkingsinformatie
40CL.tif Screenline lengtekoppeling SCR LC 001 Verpakkingsinformatie
40CO.tif Screenline buitenhoek SCR OC 001 Verpakkingsinformatie
40IC.tif Screenline binnenhoek SCR IC 001 Verpakkingsinformatie
4156-250.tif Screenline design ophangkabel DHS1 Verpakkingsinformatie
Terug
Terug
Terug
Terug
Terug
Terug
Terug
Terug
Terug
Terug
Terug
Terug
Terug
Terug
Terug
Terug

Positie van slots en ophangpunten

Positie van slots en ophangpunten
Slots: 1 - Afstand tussen de slots (mm): 288 / / / 298.5
Terug

Positie van slots en ophangpunten

Positie van slots en ophangpunten
Slots: 3 - Afstand tussen de slots (mm): 288 / 300 / 300 / 298,5
Terug
Terug
Terug
Terug
Terug
Terug
Terug
Terug

Downloads

documents





pdf
Chicago Metallic Screenline | Datablad
Chicago Metallic Screenline | Datablad

pdf
DoP-RFN-T2438MD-A03 - Screenline T-dwarsprofiel
DoP-RFN-T2438MD-A03 - Screenline T-dwarsprofiel

pdf
DoP-RFN-ACCVA-A03 - Screenline muurbeugel voor verticale montage
DoP-RFN-ACCVA-A03 - Screenline muurbeugel voor verticale montage

pdf
DoP-RFN-PTUR-B02 - Screenline tussenprofiel 20x43x20 mm
DoP-RFN-PTUR-B02 - Screenline tussenprofiel 20x43x20 mm

pdf
Milieuproductdeclaraties (EPD) - Ophangsystemen
Milieuproductdeclaraties (EPD) - Ophangsystemen

pdf
DoP-RFN-ACCSCR-A02 - Screenline binnenhoek
DoP-RFN-ACCSCR-A02 - Screenline binnenhoek

pdf
DoP-RFN-ACCWIRE-C03 - Screenline design ophangkabel
DoP-RFN-ACCWIRE-C03 - Screenline design ophangkabel

pdf
DoP-RFN-ACCSCRECRD-A02 - Screenline ophangstuk
DoP-RFN-ACCSCRECRD-A02 - Screenline ophangstuk

pdf
