Chicago Metallic T24 Click 2890

Name: Chicago Metallic T24 Click 2890
Brand: Rockfon

24 mm ophangsysteem met universeel hoofdprofiel en dwarsprofielen met doorgezette flens.

Download datablad

Terug

Een duidelijk hoorbare 'klik' voor snelle en nauwkeurige installaties.
Kan gemakkelijk en herhaaldelijk worden gedemonteerd en hergebruikt.
Brandbestendig conform nationale en Europese vereisten.

Koppeling

Coupling

Terug

Draagkracht van het systeem

Chicago Metallic® T24 Click 2890 deflection

		Kg/m²
Ophangafstand (mm)	Modulatie (mm)	Maximale doorbuiging
Ophangafstand (mm)	Modulatie (mm)	2.5 mm	4.0 mm
1200	600 x 600	9.9	16.5
1200	1200 x 600	10.9	17.9
1200	1800 x 600	3.3	5.7

Corrosieweerstand

Brandreactie

A1 / A2-s1,d0 (Color-all)

Milieu

Volledig recycleerbaar

Back

Chicago Metallic® T24 Click 2890 deflection

		Kg/m²
Ophangafstand (mm)	Modulatie (mm)	Maximale doorbuiging
Ophangafstand (mm)	Modulatie (mm)	2.5 mm	4.0 mm
1200	600 x 600	9.9	16.5
1200	1200 x 600	10.9	17.9
1200	1800 x 600	3.3	5.7

Back

Terug

Hoofdprofiel

Profiel		Lengte	Hoogte	Breedte	Artikelcode	Kleuren	Verpakking
Hoofdprofiel
	Hoofdprofiel T24 klik / haak	3600	38	24	T24 MR CL&HK	Kleurbereik	Verpakkingsinformatie

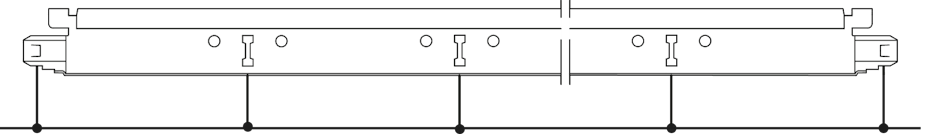

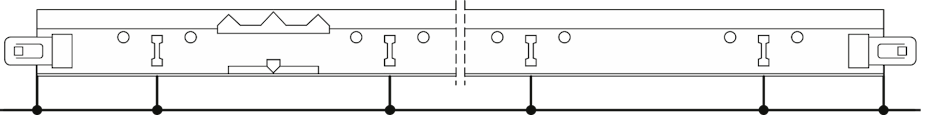

Positie van slots en ophangpunten Slots: 36 - Afstand tussen de slots (mm): 50 / 100 / 34 x 100 / 50

Dwarsprofiel

Profiel		Lengte	Hoogte	Breedte	Artikelcode	Kleuren	Verpakking
Dwarsprofiel
	Dwarsprofiel T24 klik	300	38	24	T24 CT CLICK	Kleurbereik	Verpakkingsinformatie

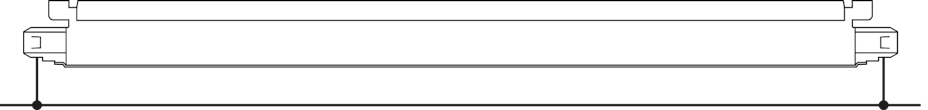

Positie van slots en ophangpunten Slots: 0 - Afstand tussen de slots (mm): / 300 / /
	Dwarsprofiel T24 klik	1800	38	24	T24 CT CLICK	Kleurbereik	Verpakkingsinformatie
Positie van slots en ophangpunten Slots: 5 - Afstand tussen de slots (mm): 300 / 300 / 3 x 300 / 300
	Dwarsprofiel T24 klik	1500	38	24	T24 CT CLICK	Kleurbereik	Verpakkingsinformatie
Positie van slots en ophangpunten Slots: 0 - Afstand tussen de slots (mm): / 1500 / /
	Dwarsprofiel T24 klik	1200	38	24	T24 CT CLICK	Kleurbereik	Verpakkingsinformatie
Positie van slots en ophangpunten Slots: 3 - Afstand tussen de slots (mm): 300 / 300 / 300 / 300
	Dwarsprofiel T24 klik	900	38	24	T24 CT CLICK	Kleurbereik	Verpakkingsinformatie

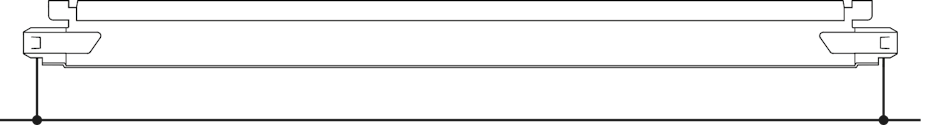

Positie van slots en ophangpunten Slots: 0 - Afstand tussen de slots (mm): / 900 / /
	Dwarsprofiel T24 klik	600	38	24	T24 CT CLICK	Kleurbereik	Verpakkingsinformatie

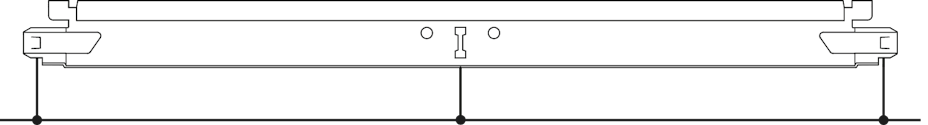

Positie van slots en ophangpunten Slots: 1 - Afstand tussen de slots (mm): 300 / / / 300
