Chicago Metallic™ T24 Hook D850 ECR Class D

24 mm breed en 38 mm hoog ophangsysteem met extra corrosiebestendige afwerking klasse D, de hoogste klasse in de markt beschikbaar
Download datablad
Download datablad
Terug
Volledig gelakte profielen voor extra bescherming in vochtige omgevingen met relatieve luchtvochtigheid > 90 % toegepast in agressieve omgevingen: zwembaden, industriële lokalen met agressieve atmosfeer, wasplaatsen,…
Compatibel met toebehoren en randafwerkingen die dezelfde corrosiebestendige afwerking klasse D genieten

Koppeling

CMC - 850_DE

Coupling

Terug

Prestaties

Draagkracht van het systeem Draagkracht van het systeem

Chicago Metallic™ T24 Hook D850 ECR Class D deflection

 Kg/m²
Hanger distance (mm) Modulation (mm) Maximale doorbuiging
2.5 mm 4.0 mm
1200 600 x 600 11.1 18.2
1200 1200 x 600 12.1 19.8
Corrosieweerstand Corrosieweerstand D
Brandreactie Brandreactie A1
Milieu Milieu Volledig recycleerbaar
Back

Chicago Metallic™ T24 Hook D850 ECR Class D deflection

 Kg/m²
Hanger distance (mm) Modulation (mm) Maximale doorbuiging
2.5 mm 4.0 mm
1200 600 x 600 11.1 18.2
1200 1200 x 600 12.1 19.8
Back
Back
Back
Terug

Profielen en Toebehoren

Hoofdprofiel

Profiel Lengte Hoogte Width Artikelcode Kleuren Verpakking
Hoofdprofiel
D850.tif Hoofdprofiel T24 haak ECR klasse D 3600 38 24 T24 D MR HOOK Wit 001 Verpakkingsinformatie

Positie van slots en ophangpunten

Positie van slots en ophangpunten
Slots: 24 - Afstand tussen de slots (mm): 75 / 150 / 22 x 150 / 75

Dwarsprofiel

Profiel Lengte Hoogte Width Artikelcode Kleuren Verpakking
Dwarsprofiel
D854.tif Dwarsprofiel T24 haak ECR klasse D 1200 38 24 T24 D CT HOOK Wit 001 Verpakkingsinformatie

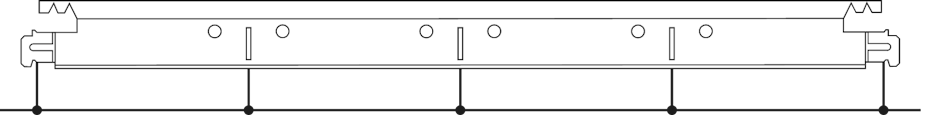

Positie van slots en ophangpunten

Positie van slots en ophangpunten
Slots: 3 - Afstand tussen de slots (mm): 300 / 300 / 300 / 300
D852.tif Dwarsprofiel T24 haak ECR klasse D 600 38 24 T24 D CT HOOK Wit 001 Verpakkingsinformatie

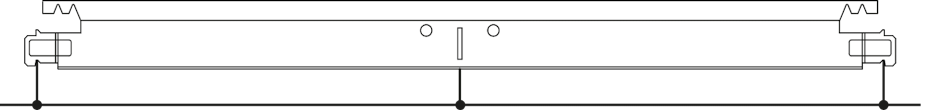

Positie van slots en ophangpunten

Positie van slots en ophangpunten
Slots: 1 - Afstand tussen de slots (mm): 300 / / / 300

Muurprofielen

Profiel Lengte Hoogte Width Artikelcode Kleuren Verpakking
L-profielen
D1420.tif L-randafwerkingsprofiel 24x24 mm ECR klasse D 3050 L24x24 D Wit 001 Verpakkingsinformatie
D1439.tif L-randafwerkingsprofiel 24x19 mm ECR klasse D 3050 24 19 L19x24 D Wit 001 Verpakkingsinformatie

Toebehoren

Profiel Hoogte Artikelcode Verpakking
Corrosiebestendig (D)
D10200B.tif Bovendeel noniusophanger / geplooid / ECR klasse D 85 NH D 85 Verpakkingsinformatie
NH D CLIP.tif Verbindingsspeld voor nonius / ECR klasse D NH D CLIP Verpakkingsinformatie
D10230.tif Onderdeel noniusophanger voor T24x38 mm profielen / ECR klasse D 190 NH D T Verpakkingsinformatie
Terug

Positie van slots en ophangpunten

Positie van slots en ophangpunten
Slots: 24 - Afstand tussen de slots (mm): 75 / 150 / 22 x 150 / 75
Terug

Positie van slots en ophangpunten

Positie van slots en ophangpunten
Slots: 3 - Afstand tussen de slots (mm): 300 / 300 / 300 / 300
Terug

Positie van slots en ophangpunten

Positie van slots en ophangpunten
Slots: 1 - Afstand tussen de slots (mm): 300 / / / 300
Terug
Terug
Terug
Terug
Terug
Terug
